Le diagramme de classe

Ce schéma représente les différentes classes: il détaille le contenu de chaque classe mais aussi les relations qui peuvent exister entre les différentes classes.

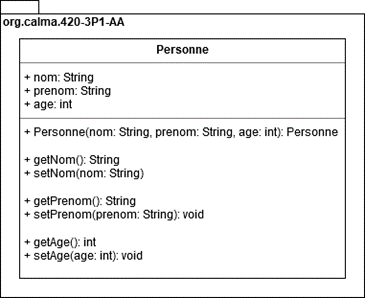

Une classe est représentée par un rectangle séparé en trois parties : - la première partie contient le nom de la classe - la seconde contient les attributs de la classe - la dernière contient les méthodes de la classe et le(s) constructeur(s)

Le diagramme de classe est inclus dans un diagramme de paquetage.

Pour définir un champ ou une méthode, il faut préciser son nom suivi du caractère : et du type.

Les paramètres de la méthode peuvent être précisés en les indiquant entre les parenthèses sous la forme nom : type.

Si la méthode renvoie une valeur son type doit être précisé après un signe :.

Le modificateur d'accès de l'attribut doit précéder son nom et peut prendre les valeurs suivantes :

Caractère	Rôle
+	public
-	private
#	protected
